Удивительная фотокамера

Категория: Самоделки 04

Фотокамеры
Dirkon – настоящая фотокамера из обычной бумаги. В 1979 году чехословацкий журнал "ABC of Young Technicians and Natural Scientists" опубликовал чертежи этой камеры.

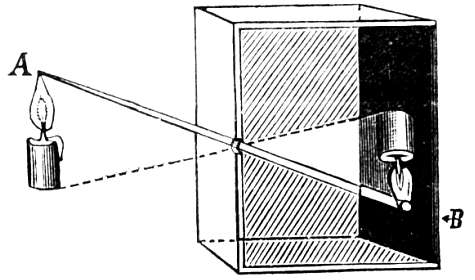

Dirkon - pinhole-камера, также известная как камера-обскура, является простейшим оптическим устройством для получения фотографий. Общее устройство подобных камер таково: на одной стороне закрытого ящика делается маленькое отверстие, через которое лучи света падают на противоположную стенку, создавая там перевернутое изображение, которое фиксируется фотопленкой или фотопластинкой.

Камера-обскура

Наша камера делается целиком из бумаги. Правда, бумага должна быть большей плотности, чем обычная офисная. Особое внимание нужно уделить прозрачности. Для того, чтобы пленка не засвечивалась, необходимо оклеить черной бумагой изнутри наиболее важные секции: 1, 2, 3, 10 и 23. Очень важно соблюдать размеры. Если вы будете печатать из программы Acrobar Reader, установка “Fit to page” должна быть выключена, иначе выкройка может выйти меньше и вы не сможете вставить пленку. На каждой странице добавлены линейки, для проверки размера. В камере следует использовать стандартную пленку с чувствительностью не менее ISO 100 и размером 35 мм.

Сборка камеры.


Сначала возьмите обычную офисную скрепку для бумаг и согните, как изображено на рисунке 25. Вырежьте секции 1, 2, 7, 11, 13 и 24. Далее возьмите секцию 10 и при помощи канцелярской кнопки прикрепите ее к секции 1 в точке А. Соберите секцию 1, приклейте к ней заранее собранные секции 2 и 3. Они будут контейнерами для катушек. Соберите секцию 12 и соедините ее с секцией 2. Затем секции 24 и 3. Из секций 4, 5 и 6 изготовьте "видоискатель" и установите его на секцию 1 сверху.
Для изготовления "линзы" секцию 7 приклейте изнутри к секции 8 и наклейте на внутреннюю часть секцию 9. Затем эту конструкцию приклейте к секции 11. Теперь можно прикрепить "линзу" к камере. Убедитесь, что правильно приклеены нижняя сторона, верхний и нижний клапаны, а затвор перемещается свободно. Убедитесь в надежном креплении затвора.
Теперь надо сделать фиктивные кнопки из секций 16, 17, 18, 19, 20, 21 и прикрепить их к секции 24.
Далее скрепку 25 надо вклеить в секцию 14 и сверху наклеить секцию 15. Приклейте секцию 13 к 14. У вас получилось устройство для перемотки пленки. После этого надо сложить секцию 22 и вставить выше катушки с пленкой, она препятствует попаданию света внутрь. Вставьте устройство перемотки в щель и через свернутую секцию 22 в катушку с пленкой.
Аккуратно соберите заднюю крышку 23, наклейте на внутреннюю часть черный бархат. Бархат хорошо защищает пленку от засвечивания и поддерживает ее на одном уровне относительно объектива.
Для защиты от несвоевременного открывания камеры, просто скрепите переднюю и заднюю части обыкновенными круглыми резинками.
Теперь внимание! Последняя самая сложная операция - изготовление "линзы". Нажмите на затвор, чтобы увидеть небольшой кружок с точкой в середине, нарисованный на секции 1. Возьмите иглу диаметром 0,4 мм. (ровно 0,4 мм!) и проколите точку. Чем точнее и чище будет отверстие, тем резче будут ваши фотографии. Прокол надо сделать обязательно с первого раза. Если вы сделали прокол неверно, наклейте на это место кружок плотной бумаги и проколите снова.

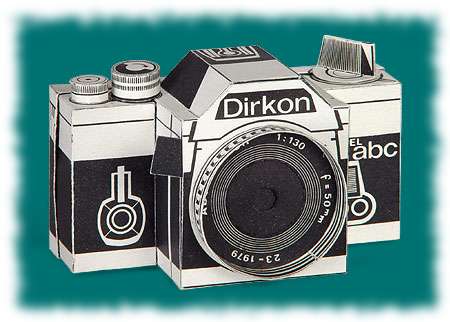

Dirkon, pinhole-камера, вид спереди

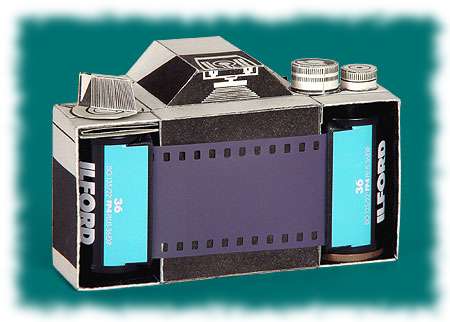

Dirkon, pinhole-камера, вид сзади

После того, как клей высохнет и камера будет готова к использованию, можно вставлять пленку. Она вставляется в правый коробок, затем надо вытащить пленку приблизительно на 6-8 см. и вставить в левый коробок с пустой катушкой. Такую катушку можно получить в любом фотосалоне, там их обычно выбрасывают после проявки. Поверните ручку перемотки 15 на полтора оборота.

Съемка осуществляется затворным механизмом 10, который может смещаться вверх и вниз, открывая и закрывая "линзу". Для начала следует потренироваться с затвором, чтобы научиться делать съемку правильно. Если вы используете пленку ISO 100, то время экспонирования примерно 1 сек. на улице в солнечный день. Такое время выдержки требует полной неподвижности камеры, поэтому стоит ее поставить на неподвижное основание.

Выкройки фотокамеры: Dirkon - выкройки и инструкция по сборке фотокамеры



Особенная благодарность человеку по имени David Balihar
