Средневековая пушка

Категория: Самоделки 20

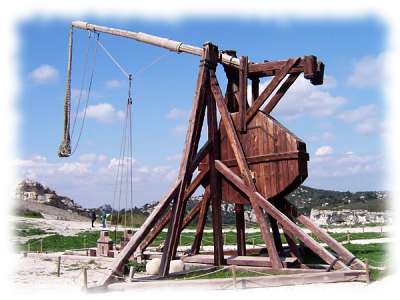

Trebuchet
Требюше (требушет) - это метательный механизм наших предков. Длинный рычаг вращался между двумя высокими стойками и имел на одном конце тяжелый груз-противовес, а на другом специальную пращу для укладки в нее снаряда.

Снарядом мог служить большой камень, бочка с зажигательной смесью или, как в фильме Пола Верхувена "Плоть и кровь", куски зараженного мяса. Специальным воротом длинное плечо рычага со снарядом притягивалось к земле и отпускалось, в результате чего, тяжелый груз на коротком плече рычага заставлял пращу взмывать вверх и далеко забрасывать расположенный в ней снаряд.

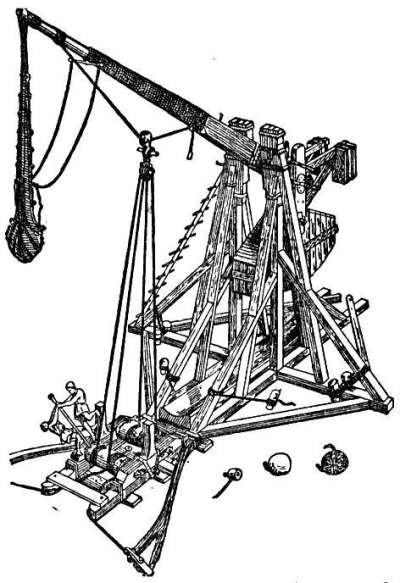

требушет

Применялся требушет для бомбардировки вражеских укреплений, замков, находящихся за высокими стенами.

Требюше


А теперь сделаем его из простой бумаги.


Модель относится к категории сложных, поэтому обязательно изучите все фотографии перед сборкой. После изготовления каждой детали, предварительно подгоните элементы друг к другу без клея. Для этого напечатайте два листа с планом расположения деталей - 8 и 9.
Все склеиваемые поверхности закрашены таким образом, чтобы не появлялись белые полосы после склейки.
Модель полностью функциональна и работает так же, как и ее прототип, но надо иметь ввиду, что бумага уступает по прочности дереву и после нескольких выстрелов ваш требушет может выйти из строя.

1. Напечатайте все выкройки на листах А4 плотностью 160 - 180 грамм. Листы с планом расположения деталей можно печатать на любой бумаге, так-как они будут использоваться только на стадии изготовления.

2. Склейте листы с планом, как показано на рисунке 4. НЕ ПРИКЛЕИВАЙТЕ ДЕТАЛИ К ПЛАНУ.

3. Следующим шагом вырежте детали A, B, C, D и E1, E2, E3, E4. Соберите их, как показано на рисунках 1, 2, 3.

4. Соберите основание, как показано на рисунках 4, 5, 6. Обратите внимание, что у бревен различная длина. Пользуйтесь для правильной сборки ранее напечатанным планом.

5. Соберите вертикальные части требушета F, G, H, I, J, как показано на рисунках 7, 8, 9. Сначала приклейте длинное вертикальное бревно F (черной точкой наружу, это шляпка гвоздя). Затем присоедините две подпорки G слева и справа. Далее длинное бревно H (на одном из бревен H лестница). Такую же конструкцию приклейте с другой сторону требушета.

6. Соедините детали I и J. Приклейте их к собранной вертикальной структуре. Сверяйтесь с фотографией готового требушета. Обращайте внимание на черные точки (шляпки гвоздей), как на ориентиры.

7. Соберите две детали K, как показано на рисунках 10 и 11. Пока не приклеивайте их на место.

8. Теперь соберите главный рычаг требушета, деталь L. Для усиления рычага можно предпринять следующее:
  • склеить рычаг из двух слоев бумаги;
  • использовать две серебряные детали, вставить одна в другую, склеить вместе и поместить эту прекрещенную конструкцию внутрь рычага;
  • два маленьких цилиндра, выкройки которых находятся на одном листе с деталью L, приклеить в месте, где проходит ось вращения;
затем надо заклеить концы рычага маленькими коричневыми квадратами.

Крюк на конце рычага склеен из пяти слоев бумаги. Сделайте маленькое отверстие на конце рычага, прежде чем вклеивать крюк.

9. Сверните ось S, но не склеивайте ее. Ось должна точно входить в отверстие рычага. Если она получается слишком толстой, отрежте немного бумаги и попробуйте снова. Если ось входит в отверстия свободно, склейте ее. Для усиления оси можно вставить внутрь рулона спичку.

10. Склейте ось S с деталью K, протолкните ось в центральное отверстие рычага и приклейте к ней другую часть K. Убедитесь ,что все три части хорошо приклеены друг к другу и не приклеены к рычагу.

11. Вставьте полученную конструкцию между двумя вертикальными стойками и приклейте, как показано на рисунке 12. Приклейте "металлические полосы" (на листе с деталью J). Они немного длинней, чем надо, поэтому их можно обрезать ножницами.

12. Соберите противовес, используя детали M и N, как показано на рисунках 13, 14, 15. Деталь R - это ось противовеса. Сборка, как в пункте 9. Совместите отверстия противовеса и рычага, вставьте ось и приклейте ее к детали M, но не к рычагу. Можно утяжелить противовес, вклеив внутри него несколько металлических шайб. "Металлические полосы" наклеиваются на противовес в два слоя.

13. Соберите вращающиеся барабаны O и P, как показано на рисунке 18, Используйте детали T и U в качестве осей. Два маленьких рычага для натяжения троса могут быть вклеены или просто вставлены в отверстия барабанов. Если вам нужна полностью действующая конструкция, не вклеивайте их.

14.  Соберите желоб Q. приклейте его к маленькой перекладине в основании требушета, как показано на рисунке 18.

15. Соберите два шкива из деталей V (сборка изображена на листе с рисунком сборки сети сети). Сделайте маленькую сеть с помощью детали W, как показано на рисунках 19, 20, 21. Соедините "металлическое кольцо" к веревке на одном конце сети. Это кольцо надевается на крюк в торце рычага. Соедините веревку на другом конце сети, как показано на фотографии собранного аппарата.

16. В завершение сборки добавьте еще две веревки. Одна из них идет от конца рычага до его середины. Вторая присоединена к вращающимся барабанам. Не забудьте пропустить веревки через шкивы до склеивания последних и до того, как веревки будут привязаны. Скрутите маленькую ось из маленького серебряного квадрата, который находится слева от детали V. Приложите веревку к этой оси и вставьте ось в отверстия двух шкивов. Это спусковой механизм. Просто дерните за веревку и требушет сработает.

Выкройки требушета (6 Мб): Trebuchet - выкройки

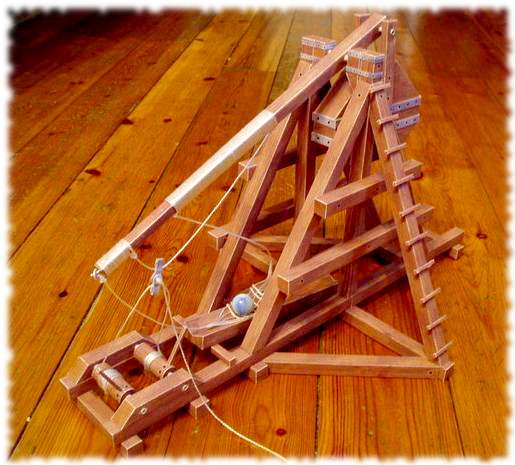

Модель требечета
